Description

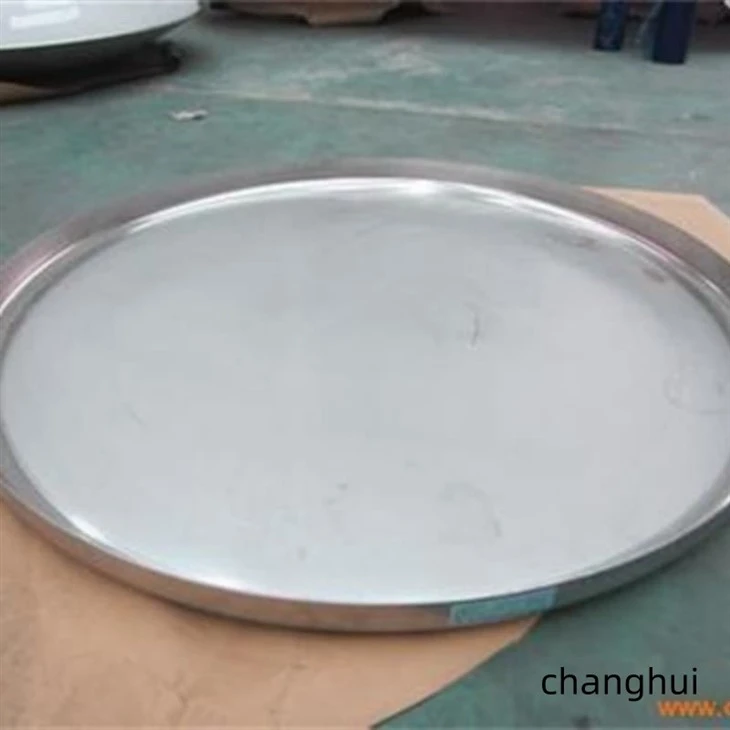

Cette forme est utilisée à l'extrémité inférieure des réservoirs et conteneurs verticaux lorsqu'une base large, un système de drainage ou une hauteur totale compacte est nécessaire. Les têtes de réservoir à fond plat peuvent être fabriquées en acier au carbone, en acier inoxydable, SA516 Gr70 ou SA516 Gr60. En fonction du diamètre et de l'épaisseur, la production peut impliquer un pressage, un filage ou une construction formée-et-soudée. La zone plate, le rayon de transition, la bride droite et l'état des bords suivent la disposition du réservoir. Des ouvertures de drainage, des cols de sortie, des patins de support, des pentes intérieures, une préparation de revêtement ou une finition de surface peuvent être ajoutés une fois les dimensions formées vérifiées. La face plate est protégée lors de l'emballage car les bosses peuvent affecter le support ou l'alignement du drainage.
Composants
La zone plate centrale constitue la surface inférieure principale.
Un coin arrondi relie le centre à la section latérale de la coque-.
La bride droite fournit de la longueur pour l'alignement et le soudage.
Des drains, des sorties, des patins d'usure et des interfaces de support peuvent être inclus sur les têtes de réservoir à fond plat lorsqu'ils sont détaillés sur le dessin.
Paramètres du produit
|
Nom |
Code de type |
Former des relations |
|
Tête inférieure plate- |
FHA |
ri Supérieur ou égal à 3δn ; H=ri + h ; DN=Di |
Nos prestations
L'orientation du fond, les points de drainage, la disposition des supports et la connexion de la coque peuvent être examinés ensemble.
Les ouvertures, biseaux, patins et surépaisseurs d'usinage peuvent être réalisés avant expédition.
La préparation de la surface peut être organisée pour le revêtement, le décapage, la passivation ou le polissage, le cas échéant.
Les certificats de matériaux, les enregistrements dimensionnels et les documents d'inspection peuvent suivre l'étiquette de l'équipement.
Les supports de garniture peuvent protéger à la fois la face plane et la transition formée.
Le personnel technique peut vous aider à traiter et à-régler les questions après la livraison.
Foire aux questions (FAQ)
Q : Un drain peut-il être placé dans la section plate ?
R : Oui. Sa position, son diamètre, son renforcement et toute pente requise doivent être indiqués sur le dessin approuvé.
Q : La tête porte-t-elle toute la charge du navire ?
R : Cela dépend du système de support, de la hauteur d’eau, de la pression, du diamètre, de l’épaisseur et du calcul structurel.
Q : Quelles informations sont nécessaires pour les têtes de réservoir à fond plat ?
R : Indiquez le diamètre, la taille de la zone plate-, le rayon de transition, la hauteur de la bride, le matériau, l'épaisseur, les ouvertures, les détails du support, la quantité et la portée de l'inspection.
